راهنمای جامع اندازه گیری بلبرینگ با کولیس
برای شناسه و محاسبه سایز بلبرینگ بدون داشتن شماره فنی، باید سه بعد اصلی را بر حسب میلی‌متر با کولیس اندازه بگیرید یعنی قطر داخلی (d)، قطر خارجی (D) و ضخامت یا عرض (B). فرمول چیدمان استاندارد ابعاد بلبرینگ به صورت d × D × B است. در اکثر بلبرینگ‌های استاندارد اگر قطر داخلی را بر عدد ۵ تقسیم کنید، دو رقم سمت راست شماره فنی بلبرینگ (از سایز ۰۴ به بالا) به دست می‌آید.
چرا یادگیری محاسبه سایز بلبرینگ حیاتی است؟ (سناریوی واقعی خط تولید)
تصور کنید در یک شیفت کاری، یکی از دستگاه‌های اصلی خط تولید یا یک پمپ صنعتی به دلیل صدای شدید و لرزش متوقف می‌شود. دستگاه را باز می‌کنید و متوجه می‌شوید بلبرینگ آن خرد شده است. بر اثر حرارت بالا، اصطکاک و سایش شدیدی که ایجاد شده، تمامی شماره‌های فنی روی رینگ بیرونی پاک شده و کاتالوگ دستگاه نیز در دسترس نیست.
نحوه اندازه‌گیری بلبرینگ با کولیس (آموزش گام‌به‌گام)
برای بدست آوردن مشخصات فنی بلبرینگ، به یک کولیس ورنیه یا دیجیتال کالیبره‌شده نیاز دارید. سه پارامتر اصلی که باید بر حسب میلی‌متر ثبت شوند عبارتند از:

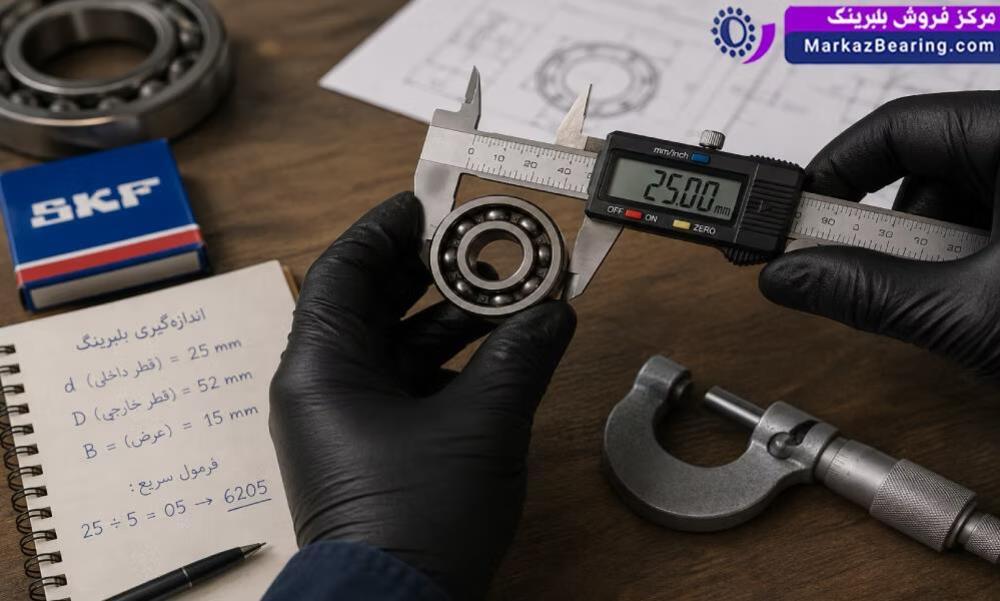

۱. اندازه‌گیری قطر داخلی بلبرینگ (Bore Diameter / d)
برای اندازه‌گیری قطر شفت عبوری یا همان قطر داخلی، از شاخک‌های بالایی (شاخک‌های کوچک مخصوص داخل‌سنجی) کولیس استفاده کنید. شاخک‌ها را داخل سوراخ رینگ داخلی قرار داده و فک‌های کولیس را تا جایی باز کنید که کاملا به دیوارهها مماس شوند.

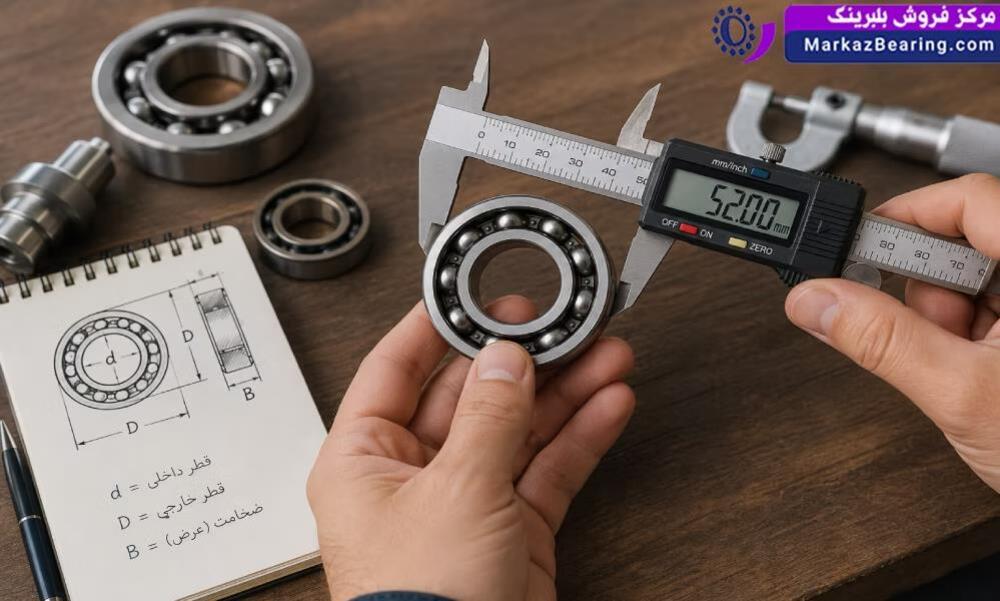

۲. اندازه‌گیری قطر خارجی بلبرینگ (Outer Diameter / D)
از فک‌های پایینی و بزرگ‌تر کولیس استفاده کنید. این فک‌ها را روی عریض‌ترین بخش بیرونی رینگ خارجی قرار دهید و عدد دقیق را بخوانید.
۳. اندازه‌گیری ضخامت یا عرض (Width / B)
فک‌های اصلی کولیس را در دو طرف دیواره جانبی بلبرینگ (فاصله بین سطح جلویی و پشتی رینگ‌ها) قرار دهید. در رولبرینگ‌های مخروطی توجه داشته باشید که ضخامت کل مجموعه (رینگ داخلی، مخروط و رینگ خارجی روی هم) مد نظر است.
اشتباهات رایج در کار با کولیس هنگام اندازه‌گیری
اندازه‌گیری ابعاد قطعات دوار نیازمند دقت بالاست. کوچک‌ترین خطا در حد چند دهم میلی‌متر می‌تواند باعث خرید قطعه‌ای شود که روی شفت لق می‌زند یا داخل هوزینگ جا نمی‌رود.
- اندازه‌گیری قطعه ساییده شده (خطای دید): بلبرینگ‌ها به مرور زمان دچار سایش می‌شوند. اگر قطر داخلی را اندازه گرفتید و کولیس عدد ۲۴.۸۵ میلی‌متر را نشان داد، سردرگم نشوید؛ سایز استاندارد متریک برای این قطعه همان ۲۵ میلی‌متر است و ۰.۱۵ میلی‌متر افت ابعاد ناشی از سایش و فرسودگی قطعه است. بلبرینگ‌های متریک معمولا اعداد رند و بدون اعشار دارند.
- عدم عمود بودن کولیس: حتما مطمئن شوید که فک‌های کولیس کاملا عمود بر محور بلبرینگ قرار گرفته‌اند؛ کج قرار گرفتن کولیس قطر را به اشتباه بزرگ‌تر نشان می‌دهد.
- اشتباه گرفتن اینچ و میلی‌متر: در برخی ماشین‌آلات آمریکایی یا دستگاه‌های کشاورزی وارداتی، استاندارد بلبرینگ اینچی است. اگر اعداد به دست آمده با هیچ‌یک از جداول استاندارد متریک همخوانی نداشت، عدد میلی‌متر را بر ۲۵.۴ تقسیم کنید تا سایز اینچی آن مشخص شود.
فرمول سریع محاسبه شماره بلبرینگ از روی ابعاد (مهندسی معکوس)
کد فنی بلبرینگ‌ها بر اساس استانداردهای بین‌المللی ISO تعریف می‌شود. وقتی قطر داخلی قطعه را با کولیس اندازه گرفتید، با یک قانون ساده می‌توانید دو رقم آخر شماره فنی را محاسبه کنید:
قاعده تقسیم بر ۵
اگر قطر داخلی بلبرینگ شما بین ۲۰ تا ۴۸۰ میلی‌متر است، عدد به دست آمده از کولیس را بر ۵ تقسیم کنید. نتیجه، دو رقم سمت راست شماره فنی قطعه شماست.
مثال عملی: قطر داخلی را با کولیس ۴۰ میلی‌متر اندازه گرفته‌اید. ۴۰ ÷ ۵ = ۰۸. پس مطمئن می‌شوید که قطعه شما با کد ۰۸ تمام می‌شود (مانند 6208 یا 6308).
قطر ۱۰ میلی‌متر = کد ۰۰
قطر ۱۲ میلی‌متر = کد ۰۱
قطر ۱۵ میلی‌متر = کد ۰۲
قطر ۱۷ میلی‌متر = کد ۰۳
نمونه جدول تطبیق ابعاد اندازه‌گیری‌شده با شماره فنی
پس از اندازه‌گیری سه بعد اصلی (d × D × B) با کولیس، می‌توانید اعداد به دست آمده را با جداول استاندارد تطبیق دهید. جدول زیر یک نمونه کوچک از نحوه خوانش ابعاد و رسیدن به شماره فنی در چند مدل پرکاربرد را نشان می‌دهد:
| قطر داخلی (d) | قطر خارجی (D) | ضخامت (B) | شماره فنی احتمالی | نوع قطعه |
|---|---|---|---|---|
| 10 mm | 26 mm | 8 mm | 6000 | بلبرینگ شیار عمیق |
| 15 mm | 35 mm | 11 mm | 6202 | بلبرینگ شیار عمیق |
| 25 mm | 52 mm | 15 mm | 6205 | بلبرینگ شیار عمیق |
| 30 mm | 72 mm | 19 mm | 6306 | شیار عمیق سری سنگین |
واقعیت در مقابل تصور رایج: آیا ابعاد بلبرینگ در برندهای مختلف تفاوت دارد؟
تصور رایج: بسیاری از تکنسین‌های تازه‌کار فکر می‌کنند اگر ابعاد یک بلبرینگ FAG آلمانی را اندازه بگیرند، با ابعاد همان شماره در برند KOYO ژاپن یا یک برند چینی متفاوت است و نمی‌توان آن‌ها را جایگزین کرد.
واقعیت اجرایی: ابعاد هندسی (قطر داخلی، خارجی و ضخامت) در تمامی بلبرینگ‌های استاندارد جهان از قانون ISO تبعیت می‌کنند و کاملا یکسان هستند. یک بلبرینگ ۶۲۰۵ تحت هر برندی که تولید شود دقیقا ۵۲×۲۵×۱۵ میلی‌متر خواهد بود. تفاوت برندها در ابعاد نیست، بلکه در کیفیت متریال فولاد، میزان لقی مجاز داخلی (مثل C3)، نوع قفسه و مقاومت کاسه‌نمدها است.
تجربه متخصصان ما: وقتی قطعه کاملا خرد شده چه کنیم؟

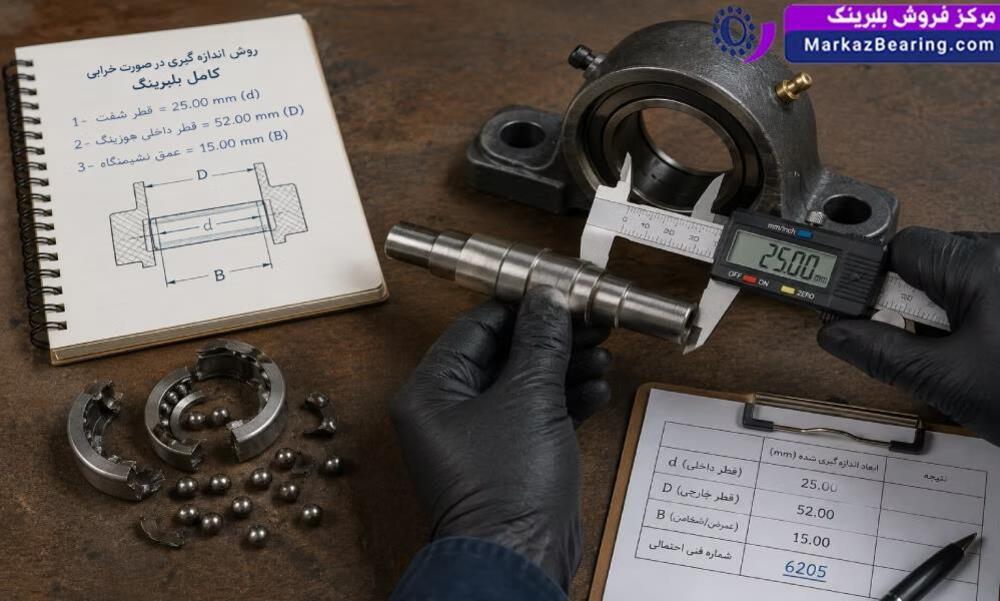

در سناریوهای بحرانی و فشارهای بالا، گاهی بلبرینگ به قدری متلاشی می‌شود که ساچمه‌ها می‌ریزند و رینگ داخلی و خارجی تکه‌تکه می‌شوند. در این شرایط شما قطعه سالمی ندارید که بخواهید روی آن کولیس بیندازید!
راه‌حل تخصصی کارگاهی
در این موقعیت، کولیس را روی قطعات خود دستگاه قرار دهید:
- برای به دست آوردن قطر داخلی (d): قطر شفت (محور فولادی) که بلبرینگ روی آن سوار می‌شده را اندازه بگیرید.
- برای به دست آوردن قطر خارجی (D): قطر داخلی هوزینگ (پوسته یا محفظه چدنی دستگاه) که بلبرینگ درون آن جا می‌رفته را اندازه بگیرید.
- برای به دست آوردن ضخامت (B): عمق نشیمنگاه هوزینگ تا لبه خار یا اسپیسر را اندازه بگیرید.
با داشتن این سه عدد جایگزین، به راحتی می‌توانید قطعه معادل را خریداری کنید.
سوالات متداول درباره ابعاد و سایز بلبرینگ
آیا حتما باید از کولیس دیجیتال استفاده کنیم؟
خیر، کولیس ورنیه (ساده) نیز در صورت مهارت کاربر کاملا پاسخگوست اما کولیس دیجیتال به دلیل کاهش خطای دید در خواندن دهم و صدم میلی‌متر، برای اندازه‌گیری قطعات مستهلک پیشنهاد می‌شود.
حروف انگلیسی کنار شماره فنی (مثل 2RS یا ZZ) در سایز بلبرینگ تاثیر دارند؟
به هیچ وجه. این پسوندها صرفا نوع آب‌بند یا محافظ بلبرینگ را مشخص می‌کنند. ZZ یعنی قطعه دارای دو واشر فلزی است و 2RS به معنای داشتن کاسه‌نمد پلاستیکی است و تاثیری در طول، عرض و قطر قطعه ندارند.
ابعاد قطعه خود را با کولیس ثبت کرده‌ام اما شماره آن را پیدا نمی‌کنم، چه کار کنم؟
ممکن است قطعه شما از نوع رولبرینگ‌های خاص، کف‌گرد یا استانداردهای اینچی باشد. شما می‌توانید اعداد به دست آمده از کولیس را یادداشت کرده و برای استعلام دقیق کد فنی قطعه، با کارشناسان فنی مرکز فروش بلبرینگ تهران به شماره‌های ۰۹۱۲۲۱۳۶۵۹۲ یا ۰۲۱۳۳۹۵۷۷۳۸ تماس بگیرید.
